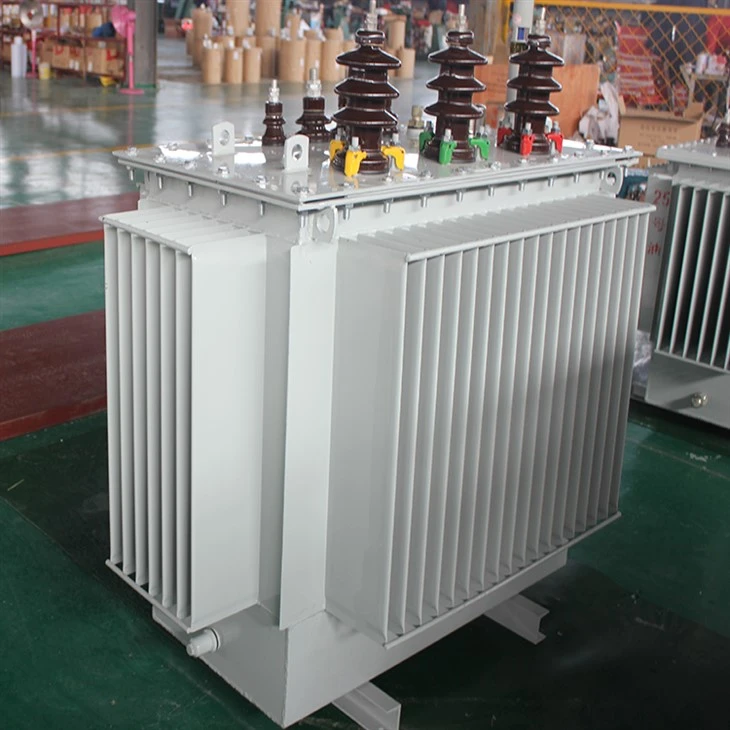

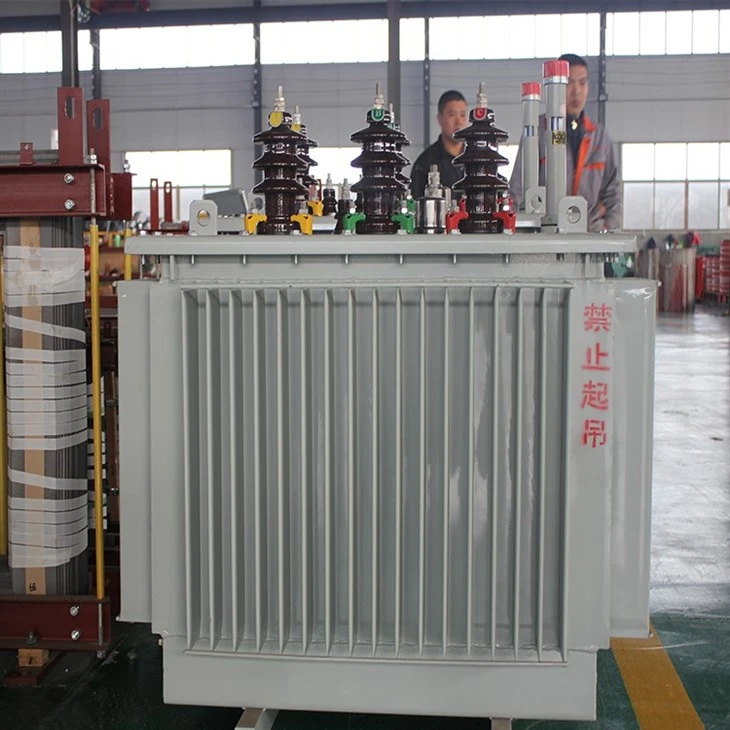

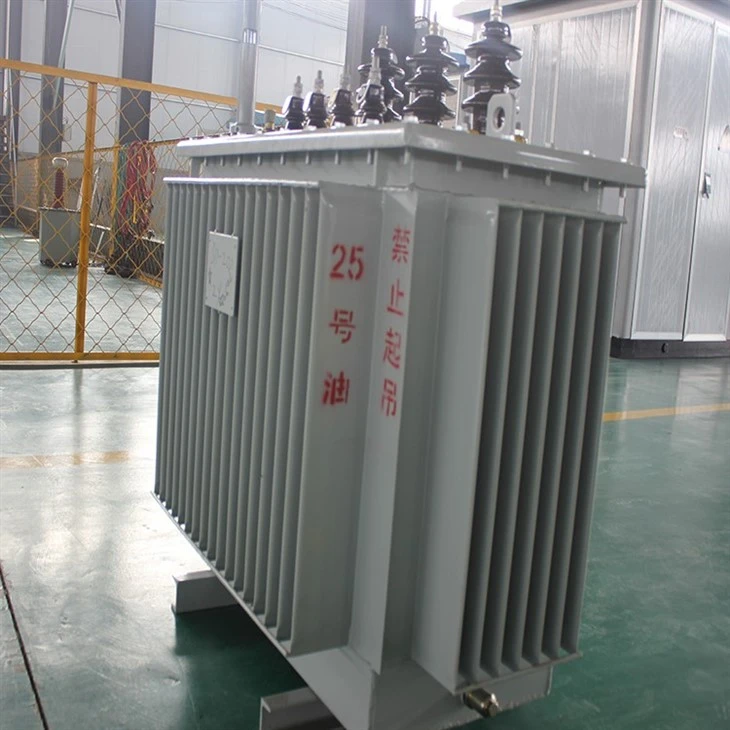

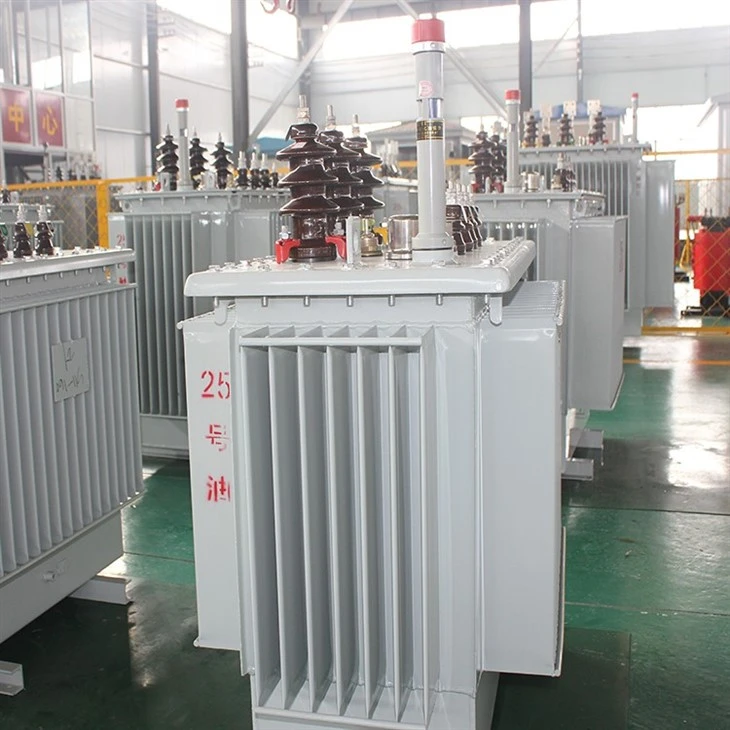

Трансформатор 250 кВА

1

Модель

S-M-250/10

2

Матеріал залізного сердечника

Холоднокатані орієнтовані листи кремнієвої сталі

3

Структура залізного ядра

Ламінування

4

Обмотка високої напруги

кВ

10

5

Обмотка низької напруги

кВ

0.4

6

Номінальний струм високої напруги

A

14.43

7

Номінальний струм низької напруги

A

360.8

8

Група підключення

Dyn11

9

Номінальна частота

Гц

50

10

Номінальна потужність

КВА

250

11

Номер фази

3

12

Метод регулювання напруги

Перемикання крана поза ланцюгом

13

Положення регулювання напруги

V

сторона ВН

14

Діапазон регулювання напруги

±5% або ±2X2,5%

15

Спосіб охолодження

ONAN

Рівень ізоляції масляного трансформатора SM-250/10

1

Високовольтна обмотка блискавка Повнохвильова імпульсна напруга (пікова)

кВ

75

2

Напруга грозового імпульсу обмотки високої напруги (пікове)

85

3

Номінальна короткочасна витримувана напруга обмотки високої напруги (дійсне значення)

кВ

35

4

Номінальна короткочасна витримувана напруга обмотки низької напруги (дійсне значення)

кВ

5

Підвищення температури трансформатора 250 кВА

1

Верхнє масло

K

55

2

Обмотка (середня)

65

3

Намотування (гаряча точка)

78

4

Залізний сердечник, паливний бак і поверхня конструкції

75

Втрата холостого ходу трансформатора 250 кВА

1

Втрати холостого ходу при номінальній частоті та напрузі

кВт

0.26

Струм холостого ходу масляного трансформатора SM-250/10

1

100% номінальна напруга

%

0.9

Втрати навантаження масляного трансформатора SM-250/10

1

Основний кран (75 градусів)

кВт

2.56

Імпеданс трансформатора 250 кВА

1

Головний кран

%

4.0

Рівень шуму

дБ

53
